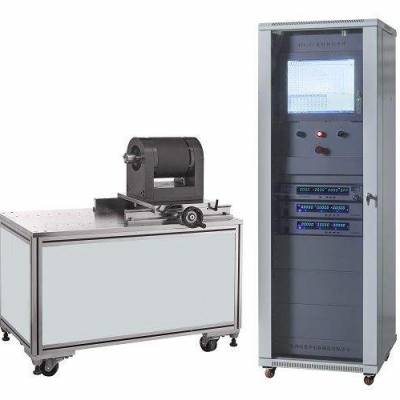

DELTA仪器电机智能测功系统 智能家居用电机测试系统 测功机
测功机智能测试系统适用于单相异步电机、三相异步电机、家用电器电机、直流电机、机器人电机、串激电机、健身器材跑步机、电动工具、雨刮器电机、摇窗机电机、汽车暖风电机。
电机测试系统软件界面友好，使用简单，各种测试方式测试数据重复性好。——可测参数：
1、电压、电流、输入功率、转矩、转速、输出功率、效率;
2、单相电机还可测功率因数、频率;
3、单相电容运转电机还可测功率因数、频率、主绕组电流、副绕组电流、电容端电压;
4、三相电机还可测功率因数、频率及各相电压、电流。
1、主要技术参数：
|
项目 |
标配全功能描述(具体功能以实际选择型号为准) |
|
系统组成 |
各类测功机机头、夹具/安装平台、联轴器/节、底板/底座、计算机系统、测试软件、测功机智能测试仪（GS-DST-1006）以及各类交流/直流稳压电源，串口通讯（波特率38400），无需另配通讯卡。 |
|
整体优势 |
输入输出参数均设计在同一主板测量，保证数据同步；250000次/分的高速运算保证数据***；站在用户角度开发设计，使操作更方便；分段校正技术的应用，以保证测试数据更加***；智能防护，***保护；单相、三相、直流电量间的切换由软件完成。 |
|
主要功能 |
■型式试验（又称能效测试）：手动/自动/***测试、非稳定区域测量、10组曲线比对、多种智能防护。 ■出厂测试（又称在线检测）：定转矩、转速、电流、输出功率任一项，比对其余项, 多种智能设置。 ■寿命试验（又称老化试验/耐久试验/FFU）：标配15阶段交变负载和定值定时试验, 多种智能保护。 |
|
控制对象 |
HD磁滞全系列、MPD磁粉全系列、ECD涡流全系列，包含风冷式、水冷式、气冷式和鼓风机冷却 |
|
适用范围 |
电容电机（洗衣机电机、油烟机电机、空调电机、风扇电机、多速电机等）、罩极电机、串激电机、直流电机（汽车风扇电机、雨刮电机、座椅电机、摇窗电机、天窗电机、轮毂电机、直流无刷电机）、外转子电机、旋转类电动工具（电钻、角磨、切割机、电园锯等）、三相电机和其它电机及派生产品。 |
|
测量参数 |
转速、转矩、输出功率、电压、电流、输入功率、主绕组电流、副绕组电流、副绕组电压、电容电压、功率因素、频率、效率、和环境温度及转向实时测取。 |
|
保护防护 |
超速停机：实测转速超过测功机极限(安全)转速，则系统会自动切断电机电源并适当刹车减速,中止试验； 过载停机：实测输出功率超过测功机极限(安全)吸收功率，则系统会自动断电并适当刹车减速,中止试验； 超矩停机：实测转矩超过测功机极限(安全)转矩，则系统会自动切断电机电源并适当刹车减速,中止试验； 转速低停机：因打滑等现象实测转速低于设置转速阀值，则系统会自动切电并适当刹车减速,中止试验； 无转速停机：因联轴节脱落等现象实测转速为零，则系统会自动切电并适当刹车减速,中止试验； 无电流停机：因电源损坏、电路断开等现象实测电流为零，则系统会自动切电并适当刹车减速,中止试验； 测试电压波动过大停机：因电源过载等现象实测电压不稳，则系统会自动切电并适当刹车减速,中止试验； 加载异常停机：因加载电路故障等断层、跳跃加载现象，则系统会自动切电并中止试验； 超矩机械限位：为防止测试软件失效，在机械结构上保障力矩传感器过载（过度形变）。 系统中设置了众多的保护功能（并不局限于以上功能），旨在限度保护测功机系统免受因操作失误带来的损害。 |
|
输出测量 |
■转速测量：0.01rpm~999.99rpm~1000.1rpm~9999.9rpm~10000rpm~40000rpm 精度：优于±0.1%F.S. ■转矩测量：10mNm~200mNm，测试精度：优于0.5%F.S.；300mNm~ 500Nm 精度：优于±0.2%F.S. ■输出功率：0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W 精度：优于±0.2%F.S. ■转向测量：CW（顺时针）、CCW（逆时针）、STOP（停机）-----实时测量（以试品输出轴转向判定） |
|
电量测量 （标配） |
■直流电量测量模块（纯直流电模式）[400V/10A/100A] 精度：优于±0.2%F.S. ■直流电量测量模块（直流无刷模式）[400V/10A/100A] +(Vcc和Vsp0~18V) 精度：优于±0.2%F.S. ■单相电量测量模块（串激电机模式）[500V*1组/20A*1组] 精度：优于±0.2%F.S. ■单相电量测量模块（感应电机整机模式）[500V*3组/20A*3组] 精度：优于±0.2%F.S. ■单相电量测量模块（感应主副绕组模式）[500V*3组/20A*3组] 精度：优于±0.2%F.S. ■三相电量测量模块（三相电机模式）[500V*3组/20A*3组] 精度：优于±0.2%F.S. 注：以上测量模块全部具备，且可定制其它电压量程和电流量程(实际量程以双方确认的配置清单为准) |
|
优势功能 |
转矩校正期限提醒、软件静态分段折算校正（行业原创）、通断控制、Vcc和Vsp电压提供、（非整数）变速比例设置、自动识别测功机型号、动态说明书、转矩单位：公制。 |
|
安装夹具 |
普通升降台、多用夹具、***夹具、三维夹具、落地式三维夹具可供选择。 |
|
稳压电源 |
直流稳压电源、单相变频稳压电源、三相变频稳压电源，依客户实际需要选择具体规格容量 |
|
测功机 |
***磁滞测功机的工艺、材质、外观按照美国的Magtrol测功机样式生产，其它普通类型测功机同国内一致，仅精度由国内普遍的±0.5%F.S.提升到±0.2%F.S.。 |
|
其它测量 |
环境温度测量范围：-20℃~+50℃ |
2、控制原理图：
3、系统测试软件界面：
4、测试报告格式图：
系统特点：
1、具有手动、***、自动测试方式，负载可根据设置自动加载，扫描出电机从空载到堵转(或设定值)的特性曲线;
2、测试结果:电机测试数据以报表或曲线方式显示或打印，并可保存及查看;显示曲线时，可以修改曲线坐标参数及横坐标、纵坐标的选择;
3、曲线比较:多台电机的测试曲线可以在同一界面下比较，曲线坐标值、曲线纵坐标及横坐标可以修改，每台电机的测试曲线颜色可以修改，比较后的曲线图可以打印;
4、系统可进行带负载耐久试验，遇到电机不正常时自动报警停止试验，具体参数可任意设置。
